Nemrégiben a VESA hivatalosan is bejelentette a DisplayPort 2.0 specifikációt, amely eddig a legnagyobb ugrást indította el, háromszorosára növelve a rendelkezésre álló sávszélességet. Lehet mondani, hogy az eredeti DP 1.4 elegendő egy 4K kijelzőhöz, de az új sávszélességre továbbra is szükség van az Apple új 6K XDR kijelzőjéhez és más 8K kijelzőkhöz, és ez az, amit a DP 2.0 jelent.

Mi a Display Port?

A DisplayPort (DP) egy digitális video interfész, amelyet a Video Electronics Standards Association (VESA) szabványosított, és amelyet a PC- és Chip-gyártók Szövetsége fejlesztett ki. A felület hitelesítés nélküli és licencmentes. Elsősorban videoforrások és monitorok csatlakoztatására szolgál, valamint audio, USB és egyéb adatforrásokat is támogat.

Ezzel szemben a HDMI hitelesítés és engedélyeztetés díjköteles, és ez az egyik oka annak, hogy a DP-t széles körben használják a PC-kijelzőkben.

A DP 1.0 szabvány 2006 májusában jelent meg, 10,8 Gbps sávszélességgel. A DisplayPort 1.0 maximális átviteli sebessége 8,64 Gbit / s, és hossza 2 méter, amelyet elhagytak. Ezt követően a VESA kiadta az 1.1a, 1.2, 1.2a, 1.3, 1.4 és most a DP 2.0 verziót.

Mit csinál a VESA Egyesület?

A Video Electronics Standards Association ("VESA") egy nemzetközi szervezet, amely szabványokat dolgoz ki a számítógépek és a kis munkaállomások videoberendezéseire vonatkozóan. 1989-ben alapította a NEC és nyolc másik grafikus kártya gyártó.

A közismert DP protokoll mellett a DisplayHDR-t is tanúsítja.

Az LCD-képernyők DisplayHDR-specifikációja négy különféle HDR-szintet tartalmaz, nevezetesen a DisplayHDR 400, a DisplayHDR 500, a DisplayHDR 600 és a DisplayHDR 1000. Az OLED-k és más kijelzők DisplayHDR True Black specifikációja a HDR két szintjét tartalmazza: DisplayHDR True Black 400 és DisplayHDR True Fekete 500. Mindeznek támogatnia kell az ipari szabvány HDR10 formátumot.

A DP 2.0 sávszélesség-ugrást hoz

A DisplayPort 2.0 célja a 8K és annál nagyobb felbontások támogatása. A DisplayPort 2.0 leggyorsabb módja 80 Gbps nyers sávszélességet ér el, ami körülbelül 2,5-szerese a DisplayPort 1.3 / 1.4-es verziójának. Az alábbi kép intuitívabban jeleníthető meg.

Ezen az alapon a DisplayPort 2.0 egy hatékonyabb kódolási rendszert vezet be, így az új szabvány effektív sávszélessége eléri a 77,4 Gbps csúcsot, amely 2,98-szorosa az előző szabvány effektív sávszélességének.

A DisplayPort 2.0 elég gyors ahhoz, hogy tömörítés nélkül támogatja a 8K-os kijelzőket (ideértve a kroma-mintavételt is), de támogatja a 8K-os megjelenítést is 30 bites színes és HDR bekapcsolással.

Ezen felül a DisplayPort 2.0 támogatja a 10K-os tömörítetlen megjelenítést is, 24 bites színben.

DP 2.0 konfigurációs példa:

Egyképernyős felbontás

1 16K (15360 × 8460) kijelző @ 60Hz, 30 bpp 4: 4: 4 HDR (DSC-vel)

1 sor 10K (10240 × 4320) kijelző @ 60Hz, 24 bpp 4: 4: 4 (nincs tömörítés)

Kettős kijelző felbontás

Két 8K (7680 × 4320) kijelzőn @ 120Hz, 30 bpp 4: 4: 4 HDR látható (DSC-vel)

Két 4K (3840 × 2160) kijelzőn megjelenik a 144Hz, 24 bpp 4: 4: 4 (tömörítés nélkül)

Három kijelző felbontás

Három 10K (10240 × 4320) kijelzőn van 60Hz, 30 bpp 4: 4: 4 HDR (DSC-vel)

Három 4K (3840 × 2160) kijelző jelenik meg @ 90Hz, 30 bpp 4: 4: 4 HDR formátumban (nincs tömörítés)

Meg kell jegyezni, hogy ha csak két csatornát használ az USB-C csatlakozón DP Alt módban az egyidejű nagysebességű USB-adatok és -videó lehetővé tételéhez, akkor a DP 2.0 engedélyezheti a következő konfigurációt:

Három 4K (3840 × 2160) kijelző jelenik meg @ 144Hz, 30 bpp 4: 4: 4 HDR (DSC-vel)

Két 4Kx4K (4096 x 4096) kijelző (AR / VR fej kijelzőhöz) @ 120Hz, 30 bpp 4: 4: 4 HDR (DSC-vel)

Három QHD (2560 × 1440) @ 120Hz, 24 bpp 4: 4: 4 (nincs tömörítés)

1 8K (7680 × 4320) kijelző @ 30Hz, 30bpp 4: 4: 4 HDR (nincs tömörítés)

Kijelző Port 2.0 és villámfelület

Mind a natív DP-csatlakozók, mind a C típusú USB-csatlakozók mind a DP 2.0 előnyeit kínálják. A C típusú USB-csatlakozó a DP audio- és videojeleket DisplayPort Alt módban továbbítja. A DP 2.0 visszamenőleg kompatibilis a DisplayPort korábbi verzióival, és integrálja a DP 1.4a összes fő jellemzőjét, ideértve a vizuális veszteségmentes képernyőfolyam-tömörítés (DSC) támogatását az előremenő hibajavítással (FEC), a HDR metaadatátvitelét és más fejlett funkciókat.

Az USB-C csatlakozóval a DP 2.0 javítja a video sávszélességét és lehetővé teszi az egyidejű nagysebességű USB adatátvitelt anélkül, hogy a képernyő teljesítményét rontaná. A DP 2.0 kihasználja a Thunderbolt 3 fizikai interfész rétegét, miközben megőrzi a DP protokoll rugalmasságát az adat sávszélességének növelése és az iparágban vezető IO szabványok közötti konvergencia megkönnyítése érdekében.

Jason Ziller, az Intel ügyfélkapcsolatok divíziójának ügyvezető igazgatója elmondta: "Az Intel biztosítja a Thunderbolt fizikai réteg specifikációját a DP 2.0 számára, amely egy fontos mérföldkő, amely a mai legegyszerűbb és sokoldalúbb portokat teszi a legmegjeleníthetőbb portokká".

A VESA elmondta, hogy az első DP 2.0 termék várhatóan 2020 végén lesz elérhető.

Népszerűsítse a 4K-t, készítse elő a 8K-t

A VESA szerint az iparág keményen dolgozik a 4K / Ultra HD felbontáson túlmutató video-adások továbbadására, míg a 8K-os tévék és PC-monitorok már piacra kerülnek. Például a Japan Broadcasting Corporation (NHK) bejelentette a 8K sugárzási programot a 2020-as nyári olimpiára, és megkezdte a 8K-tartalom sugárzását a nézők számára.

Ugyanakkor a játékplatformok megkérdőjelezik a magával ragadó játékmenet korlátait, és növelik a PC-k, laptopok és mobil platformok - ideértve az okostelefonokat és a VR-headsereket is - nagyobb felbontás és képkockasebesség igényét. E problémák megoldásához további fejlesztésre van szükség a kijelző interfészén.

Kínára fordítva, június végén a Központi Rádió és Televízió Általános Állomás sikeresen megvalósította Kína első 8K ultra-nagyfelbontású tartalmának 5G-es távirányítását.

A 2019. évi világkongresszus · Sanghaj (MWC2019) indult a sanghaji Új Nemzetközi Kiállítási Központban június 26-án. A konferencia során a Központi Rádió és Televízió Általános Állomás létrehozott egy ultra-nagyfelbontású interaktív élményzónát a helyszínen, és sikeresen megvalósította Kína első 8K-ját. 5G távoli továbbítás az ultra nagy felbontású TV-programokhoz.

Júliusban a Huawei Technologies Co., Ltd. stratégiai együttműködési megállapodást írt alá a Shaanxi Broadcasting and Television Network Media Co., Ltd.-vel, és a két fél együttműködik a rádió és a televízió építésében az 5G-korszakban.

Összefoglalva:

A nem túl távoli jövőben a 48 Gbps HDMI 2.1 és a 80 Gbps DP 2.0 tovább gyorsítja a nagy felbontású kijelző eszközök népszerűségét, és az 5G + 8K trend megállíthatatlan.

referencia:

Https://www.anandtech.com/show/14590/vesa-announces-displayport-20-standard-bandwidth-for-8k-monitors-beyond?utm_source=twitter&utm_medium=social

Https://vesa.org/press/vesa-publishes-displayport-2-0-video-standard-enabling-support-for-beyond-8k-resolutions-higher-refresh-rates-for-4k-hdr-and- virtuális valóság-alkalmazások /

Az MSL-force egy olyan társaság, amely szinkronizálva van az időkkel, így a vállalat termékei megbízhatóak, sok kiváló minőségű termék található a DP-ről, tehát itt számos ajánlott az Ön számára.

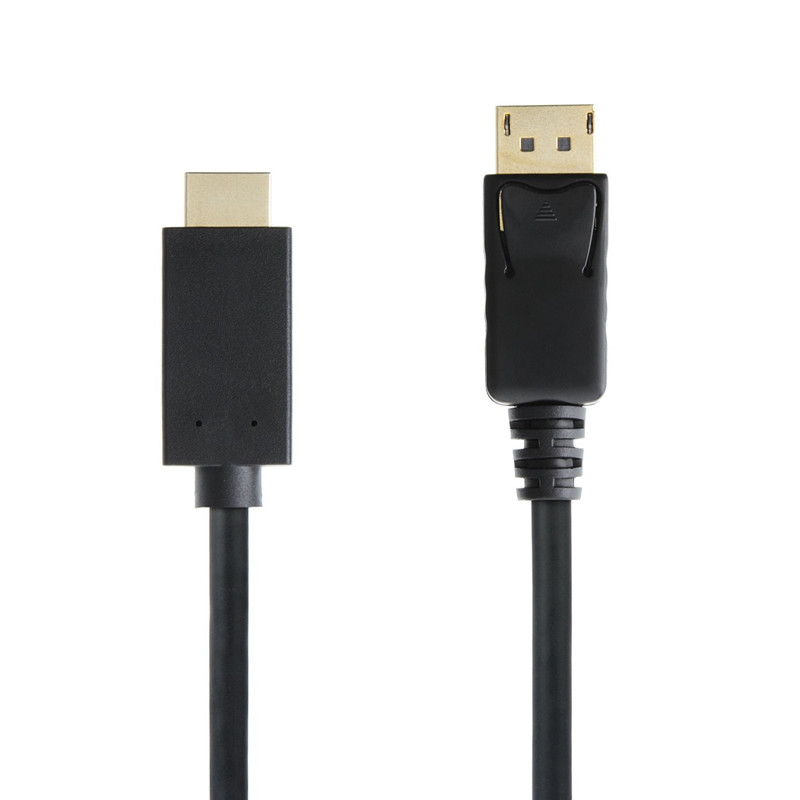

NO.1 [MOQ 100PCS] Kijelző port csatlakozó HDMI-csatlakozóhoz HDMI kábel adapter 10ft

http://www.mslforces.com/cable-and-adapter/displayport-adapter/display-port-male-to-hdmi-male-cable-adapter-10ft.html

Promóciós akciók Displayport HDMI kábel adapterhez, hímtől hímig 3 láb, 6 láb, 10 láb elérhető raktáron online üzleti értékesítéshez

Alapinformáció

• Típusszám: DP-HDMI csatlakozó, aljzat-csatlakozó

• Fekete szín

• Csatlakozó: HDMI

• Huzalmag anyag: csupasz rézhuzal

• Méret: Testreszabott

• Hossz: 1M, 1,8M, 3M.

• Szállítási csomag: Egy darab egy Polybag-ban, vagy függ tőled

• Származás: Jshenzhen, Kína

• Alkalmazás: Multimédia, Számítógép, Monitor

• Faj: HDMI

• Anyag alakja: Kerek huzal

• Tanúsítás: RoHS

• Tanúsítvány: RoHS, SGS

• Védjegy: Lesen, vagy tőled függ

• Specifikáció: RoHs, SGS

• HR-kód: 8544421100

termékleírás

Kiváló minőségű kijelzőport dugaszos és hdmi csatlakozódugóhoz, dp és hdmi kábelhez, 6 láb, 10 láb hosszú

• Megjegyzés: A jelet csak a DisplayPort-ról HDTV-re konvertálhatja. Ez nem kétirányú kábel. A DisplayPort porttal kompatibilis PC-k csatlakoztatása HDTV-hez, monitorhoz vagy kivetítőhöz, HDMI-porttal

• 1,8 méter. Nagyfelbontású audio és videofájlokat továbbít a számítógépről a HDTV-re video streaming vagy játék céljából; Csatlakoztassa és konfigurálja a monitort kiterjesztett asztali vagy tükrözött képernyőhöz

• Támogatja a DisplayPort1.2 és 4 sávokat, a szintváltásra képes AC csatolást, a DisplayPort 1.2a bemenet és a HDMI1.4b kimenet támogatását

• Aranyozott csatlakozók, csupasz rézvezetők, valamint a fólia és zsinór árnyékolás kombinálódnak, hogy kiváló kábelteljesítményt és megbízható csatlakoztathatóságot biztosítsanak

Aranyozott DisplayPort aljzat HDMI-aljzathoz adapterkábel, csatlakoztassa a kijelzőport eszközt a HDMI-port megjelenítő eszközökhöz a video- és audiojel átviteléhez

• Csatlakoztassa a Standard DP (DisplayPort) laptopot / PC-t a HDMI port megjelenítő eszközökhöz

• Támogatja a videofelbontást 1920x1200 / 1080P (Full HD) felbontásig és hibátlan audio átvitelt tömörítetlen digitális 7.1, 5.1 vagy 2 csatornán, 4K X 2K és 3D video formátumokon HDMI-n keresztül, Kompatibilis a HDMI 1.4b specifikációval 3.0 Gbps-ig, Jitter Tisztítás PLL a legjobb megfelelés érdekében, Beépített DDC pufferoldali oldalsávú jelek

• Felső páron belüli és páros elfordulás, tápellátás a DisplayPort forrásból

Csomag tartalma:
1 x DisplayPort és HDMI kábel adapter

NO.2 Dp – Dp 1,8m 2m 3m 5m Displayport HDTV konverter kábel-adapter

http://www.mslforces.com/cable-and-adapter/displayport-adapter/dp-dp-male-male-cable-3m.html

HD Displayport 1.2 V video audio kábel Maschio a DP Cavo maschio 1,5 m 5FT 4 K 1080 P HDTV Proiettore-on Megjeleníti az online vásárlást

• Termék neve: Fém Displayport kábel

• Szigetelés: PVC

• Alkalmazás: Multimédia, DVD lejátszó, hangszóró, számítógép, monitor, telefon, iPod, mikrofon, játéklejátszó

• Típus: Kijelzőport

• Csatlakozó: Kijelzőport

• Drótháló anyag: csupasz réz, ónozott réz vagy CCS

• AWG: 26 \ 28 \ 30AWG

• Hossz: legfeljebb 50FT (1-15m)

• Nem: M / M

• Árnyékolás: Al + Mg + fonás

• Vezető: csupasz réz, ónozott réz vagy CCS

• Szállítási csomag: Polybag, Zip Bag, OPP Bag, Blister vagy Customied

DP TO DP 1,8M 2M 3M 5M DisplayPort HDTV konverter kábel-adapter

NO.3 DisplayPort HDMI adapterhez, DP megjelenítő port HDMI átalakítóhoz férfi és női aranyozott kábel a Lenovo Dell HP és más márkák számára

http://www.mslforces.com/cable-and-adapter/displayport-adapter/displayport-to-hdmi-adapter-dp-display-port.html

· A hordozható adapter a DisplayPort (DP, DP ++, DisplayPort ++) funkcióval felszerelt laptopot vagy asztali számítógépet csatlakoztatja egy HDTV-hez, monitorhoz vagy kivetítőhöz, HDMI bemenettel. HDMI kábel (külön megvásárolható) szükséges

· Nagyfelbontású hang- és képátvitelt továbbít a számítógépéről a HDTV-re video streaming vagy játék céljából; Csatlakoztassa és konfigurálja a monitort kiterjesztett asztali vagy tükrözött képernyőhöz

· Támogatja a 1920x1200 / 1080P (Full HD) felbontású videót és a hibátlan audio átvitelt tömörítetlen digitális 7.1, 5.1 vagy 2 csatornán

· Aranyozott kábel, csupasz rézvezetők, valamint a fólia és zsinór árnyékolás kombinálódnak, hogy kiváló kábelteljesítményt és megbízható csatlakoztathatóságot biztosítsanak

· Szűk csatlakozás, a Displayport csatlakozó reteszekkel a laza elkerülése érdekében

termékleírás

Garancia 1 év termékgarancia az MSL FORCE-tól

Funkció

Csatlakoztatja a Display Port (DP, DP ++, DisplayPort ++) rendszerű számítógépet HDTV-hez, monitorhoz vagy kivetítőhöz, HDMI bemenettel

Tükrözze a hangot és a videót ugyanabban a pillanatban, állítsa be a monitort kibővített asztalként, vagy a kijelzőt

Támogatja a 1920x1200 / 1080P (Full HD) felbontású videót és a hibátlan audio átvitelt tömörítetlen digitális 7.1, 5.1 vagy 2 csatornán

Aranyozott kábel, csupasz rézvezetők, valamint a fólia és zsinór árnyékolás kombinálódnak, hogy kiváló kábelteljesítményt és megbízható csatlakoztathatóságot biztosítsanak

Szoros csatlakozás, a DisplayPort csatlakozó reteszekkel, hogy elkerüljék a lazakat

Figyelem

A DisplayPort csatlakozóknak rugós szorítógombra van szükségük, hogy meglazítsák őket. A DisplayPort csatlakozó alján található egy műanyag alkatrész, amelyet rá lehet szorítani

Reteszelő DisplayPort csatlakozó megakadályozza a véletlen leválasztást.

Termék információ

Az Mslchina Limited az egyik legnagyobb kínai szállítója a kijelzőport hdmi adapterhez, dp kijelző port hdmi átalakítóhoz, hím és női aranyozott kábel a lenovo dell hp és más márkák számára, alacsony áron biztosítva az online értékesítést. Fel van szerelve egy produktív gyárral. Kérjük, szabadon értékesítse tőlünk a híres márkák ömlesztett termékeit.

Az MSLFORCE az Ön #oem eredeti berendezésének legjobb partnere audio, video, PD, adatkábel, adapter, hub és USB C dokkoló állomás számára. Az #ShenZhen városában található, a forgalmazásra és gyártásra jól ismert központban.

Összeállítási információk és számítógépes eszközök tesztelt célra az Ön számára.

Az "Egyszerű életért készített" MSL, amely szilárdan hiszi a #Designing #developing, a saját produkciónk megvalósításában.

negyedévenként elindítjuk az új USB C adaptert, hubot és dokkoló állomást

segítünk az ügyfeleknek abban, hogy a koncepciókat valódi termékekké alakítsák át, ellenőrizve a sikeres esetet, amelyet tettünk a http://www.mslforces.com/unique-design/ link segítségével

Rólunk: Kattintson az alábbi képre, hogy ......
